Produktbeschreibung：
1. Extrem hohes Schaltvermögen und kein Überschlag, was die Schutzzuverlässigkeit verbessert;
2. Beispiellose ultrakleine Größe;
3. Komplettes modulares Strukturzubehör;
4. Der Hauptstromkreis verwendet unterschiedliche Verkabelungsmethoden, was die Installation erheblich vereinfacht.
5. Benutzer können je nach den Anforderungen des Stromnetzschutzes sowie der Leistungsmessung und -verwaltung verschiedene Arten intelligenter Steuerungen verwenden.
6. Es verfügt über eine extrem hohe mechanische Lebensdauer, elektrische Lebensdauer und Betriebszuverlässigkeit;
7. Der Leistungsschalter kann nach oben oder unten verkabelt werden, was die Installation für den Benutzer erleichtert.
- Verwenden
- Merkmale
- Nutzungsbedingungen

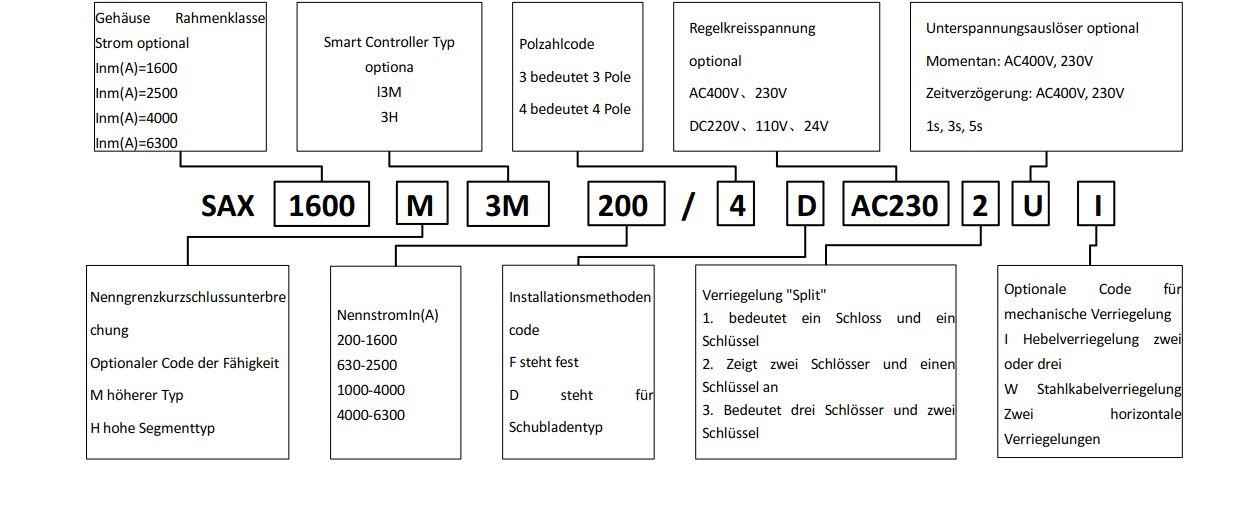

- Schnellauswahltabelle

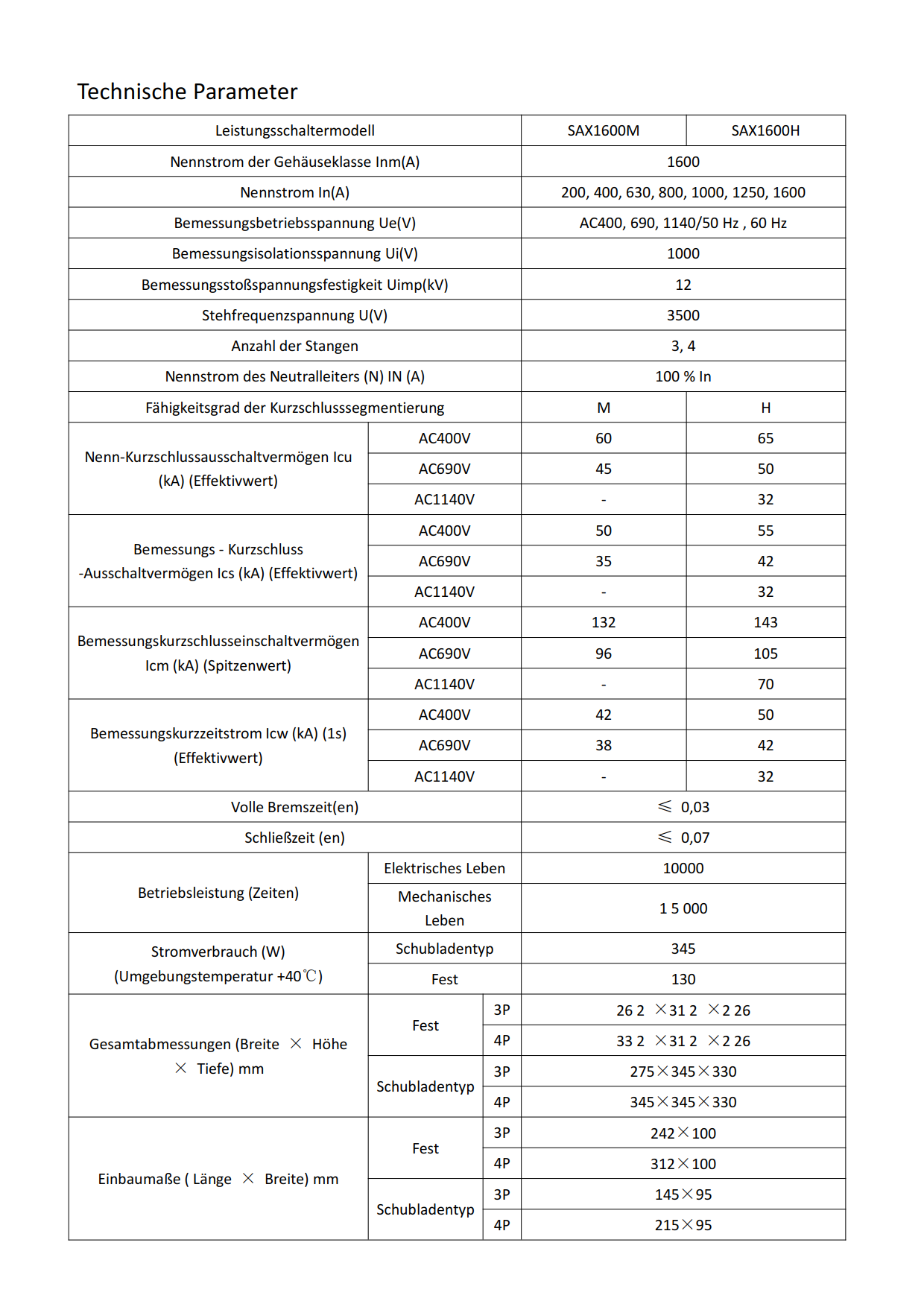

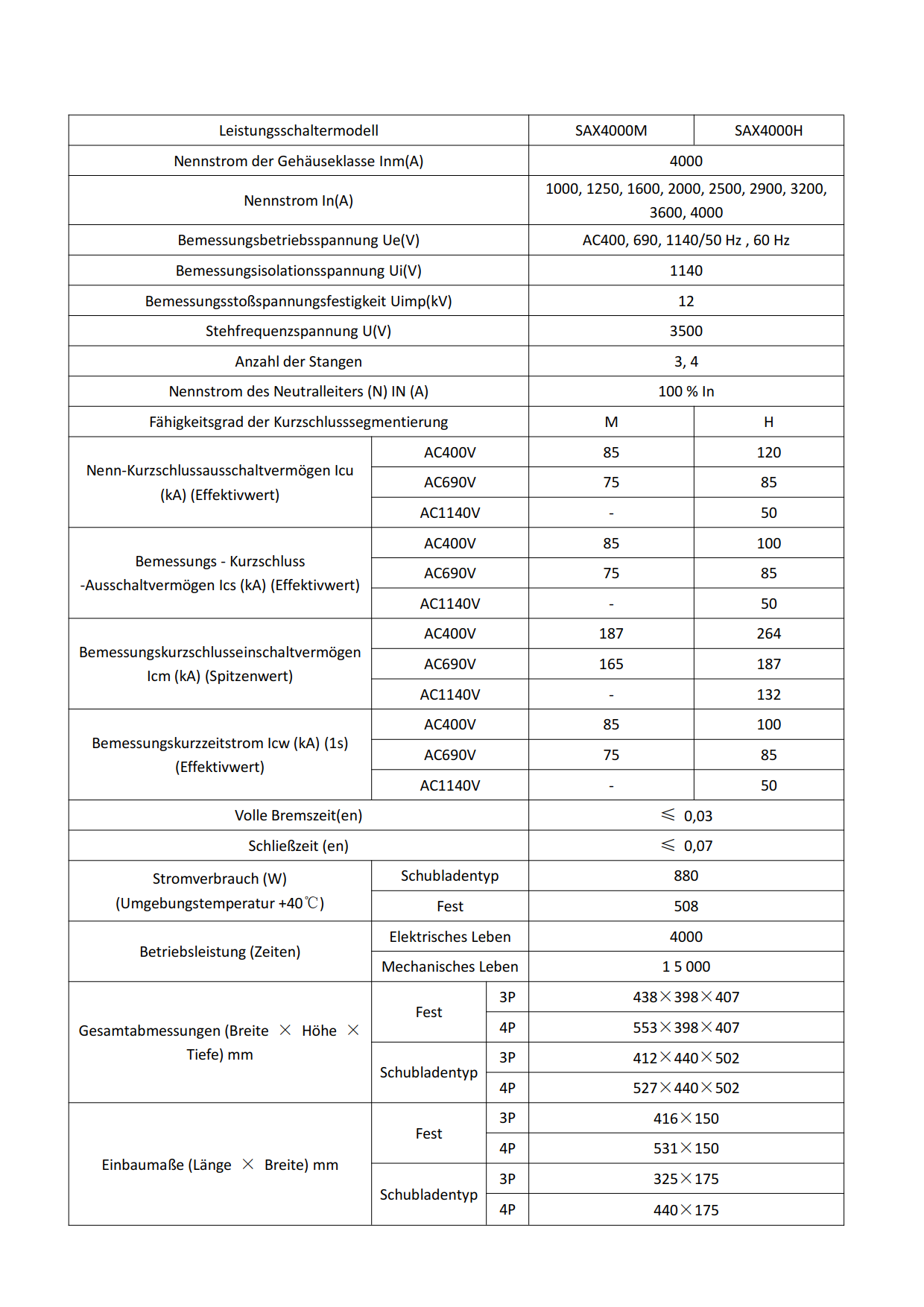

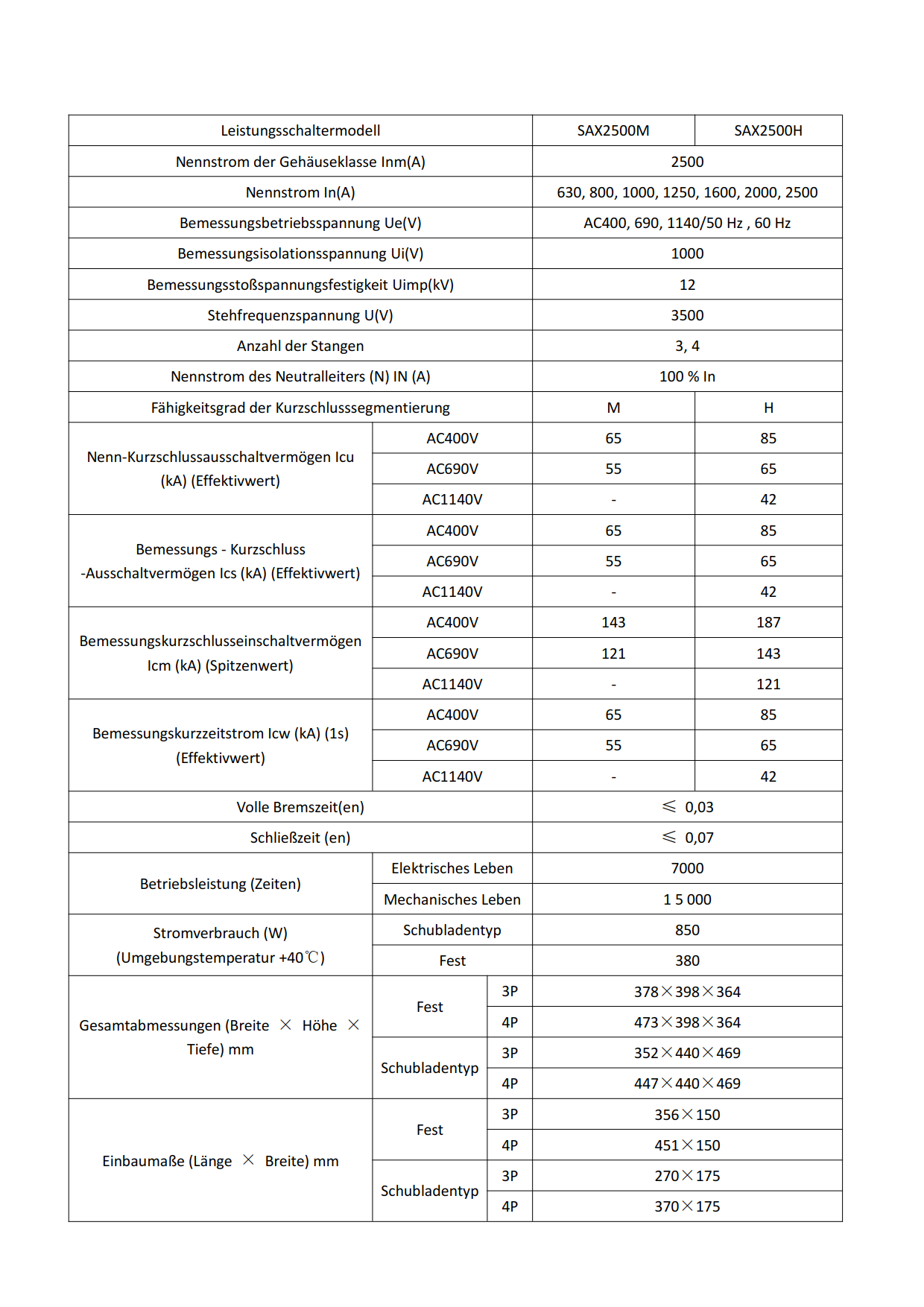

- Technische Parameter
Intelligente Universal-Leistungsschalter der SAX-Serie (im Folgenden als Leistungsschalter bezeichnet) eignen sich für Stromverteilungsnetze mit Wechselstrom 50/60 Hz, einer Nennbetriebsspannung von 400 V bis 1140 V und einem Nennbetriebsstrom von 200 A bis 6300 A. Sie werden zur Verteilung elektrischer Energie verwendet Leitungen schützen Das Gerät ist vor Fehlern wie Überlastung, Kurzschluss, Unterspannung und Erdung geschützt. Der Leistungsschalter verfügt über Kommunikations- und intelligente Schutzfunktionen, die einen selektiven Schutz zwischen oberen und unteren Ebenen genau realisieren, die Zuverlässigkeit der Stromversorgung verbessern und unnötige Stromausfälle vermeiden können. Der Leistungsschalter hat auch eine Trennfunktion.
Leistungsschalter mit einem Nennbetriebsstrom von 630 A und darunter können auch in Stromverteilungsnetzen mit Wechselstrom 50 Hz und 400 V als Motorüberlast-, Kurzschluss-, Unterspannungs- und Erdschlussschutz eingesetzt werden Starten und Stoppen von Motoren.
1. Extrem hohes Schaltvermögen und kein Überschlag, was die Schutzzuverlässigkeit verbessert;
2. Beispiellose ultrakleine Größe;
3. Komplettes modulares Strukturzubehör;
4. Der Hauptstromkreis verwendet unterschiedliche Verkabelungsmethoden, was die Installation erheblich vereinfacht.
5. Benutzer können je nach den Anforderungen des Stromnetzschutzes sowie der Leistungsmessung und -verwaltung verschiedene Arten intelligenter Steuerungen verwenden.
6. Es verfügt über eine extrem hohe mechanische Lebensdauer, elektrische Lebensdauer und Betriebszuverlässigkeit;
7. Der Leistungsschalter kann nach oben oder unten verkabelt werden, was die Installation für den Benutzer erleichtert.
1. Umgebungslufttemperatur -40℃~+60℃, Durchschnittswert innerhalb von 24 Stunden ≤ +35℃;
2. Die Höhe des Aufstellungsortes überschreitet nicht 2000 m;
3. Die relative Temperatur der Luft darf 50 % nicht überschreiten, wenn die Höchsttemperatur +40 °C beträgt, und bei niedrigeren Temperaturen kann eine höhere relative Luftfeuchtigkeit zulässig sein. Beispielsweise kann die Temperatur bei 20 °C 90 % erreichen. Besondere Maßnahmen sollten ergriffen werden, um der gelegentlichen Kondensation aufgrund von Temperaturschwankungen entgegenzuwirken.
4. Der Verschmutzungsgrad beträgt Stufe 3;
5. Die Installationskategorie des Hauptstromkreises des Leistungsschalters ist IV , und die Installationskategorie der anderen Hilfsstromkreise (mit Ausnahme der Unterspannungsauslösespule und der primärseitigen Spule des Leistungsmoduls für den elektronischen Auslöser) ist dieselbe wie die Leistungsschalter) und der Steuerstromkreis ist III ;
6. Der Leistungsschalter sollte an einem Ort installiert werden, an dem keine Explosionsgefahr, kein leitfähiger Staub und kein Ort besteht, an dem Metall korrodieren und die Isolierung beschädigt werden kann.
7. Die vertikale Neigung der Leistungsschalterinstallation darf 5° nicht überschreiten;
8. Der Leistungsschalter wird in einem kleinen Schrank installiert und ein Türrahmen mit einem Schutzgrad von IP 40 installiert.
